小流量面板式流量计

发布时间：2026-02-05 ??? 浏览次数：
小口径面板式有机玻璃转子流量计

   小流量面板式流量计主体材质为有机玻璃，亦称面板式有机玻璃转子流量计，其被广泛应用于测量微小流量的液体或者气体的体积流量，其主要对工作压力小于0.6MPa；工作温度小于60℃的介质的流体流量测量，主要特点是质量轻、刻度清晰、不易碎、使用寿命长。
小流量面板式流量计流量及尺寸技术参数

型号 测量范围 接口
螺纹		 精度 外形尺寸
ml/min（液体） L/min（气体） A B C D E F
ZHLZBY-4MZT 6~60
8~80
40~400		 0.05~0.5   0.1~1
0.2~2   0.25~2.5
1~4  0.6~6   1~5  1~10  1~12		 φ6快插
连接		 4％ 94 27 21 14 14 70
ZHLZBY-6MZT 6~60
16~160
10~70GPH  25~250
80~400
100~500
100~600
200~800
100~1000		 0.1~0.8   0.1~1
0.1~1.5   0.3~3
0.4~4   0.5~8
1~5   1~12   2~10
2~20   3~15   3~30
4~20   5~25   6~30
10~60   10~70
10~100
0.05~0.25m³/h
0.04~0.4m³/h		 内G1/4 102 30 25 20 M18*1.5 77
ZHLZBY-8MZT 2.5~25LPH
5~45LPH
6~60LPH		 0.16~1.6m³/h
0.1~1m³/h
0.2~2m³/h		 110 25 25 20 M18*1.5 80

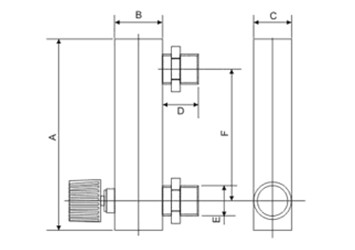

产品外形图：

小流量面板式流量计零部件材质及代码

有无调节阀 调节阀材质 接咀材质 O型圈材质
T-有调节阀
O-无调节阀		 √1、黄铜
2、不锈钢		 √1、黄铜
  2、黄铜镀铬
3、不锈钢		 √1、硅橡胶
 2、氟塑橡胶
3、丁晴胶

注：“√”为正常产品配置

说明：1、通常情况下的小流量面板式流量计调节阀材质为黄铜，接咀材质为黄铜镀铬，如需使用不锈钢接咀，请购买时确认。
           2、面板式流量计耐温＜60℃，耐压＜1.0MPa（工作压力0.6MPa以内）当工作压力大于0.6MPa建议选用不锈钢接咀材质。
