数显压力控制器

一、数显压力控制器概述：
   ZH-YLKZ-100系列数显压力控制器（数显电接点压力表、压力开关）采用进口压力传感器，以智能单片机为控制核心，集成了压力测量、显示、模拟量变送输出以及报警输出为一体的高集成产品，数显压力控制器（数显电接点压力表、压力开关）具有测量精度高、结构紧凑、功能齐全、外形美观等特点，数显压力控制器采用继电器控制完全替代指针式电接点压力表在抗振性与上下限指针与压力表指针之间夹角局限性以及触点吸合精度等存在的实际问题、适合工业自动化控制、石化、市政工程、楼宇自控机械设备等场合对系统压力精准控制。

二、数显压力控制器主要技术指标：
表盘直径：φ100mm
结构形式：径向、轴向带边
工作电源：AC85～260V/DC24V±2V
整机功耗：小于3W
采样速率：3次/秒
测量精度：0.5%FS±1
馈电输出：DC24V(25mA)
电流输出：4~20mA
恒流源输出：0.82～2.48mA
温度漂移：≤0.02%FS/℃（典型值100ppm/℃）
显示范围：-1999～9999
超限显示：“EEEE”
显示数码管：0.56英寸 红色 4位
触点容量：AC220V 3A
使用环境：0～+70℃；≤85%RH
三、数显压力控制器量程范围的选择：
1、 测量范围（MPa）-精度±0.5％FS
-0.1~0;-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4
0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0;
0-10; 0-16;0-25;0-40; 0-60
2、 测量范围（KPa）-精度±1.5％FS
0~6；0~10；0~16；0~25；0~40；0~60；0~100
3、压力单位选择：MPa；KPa；Kg/cm²；Bar；Psi等，订货时请标示要求。
四、数显压力控制器选型：

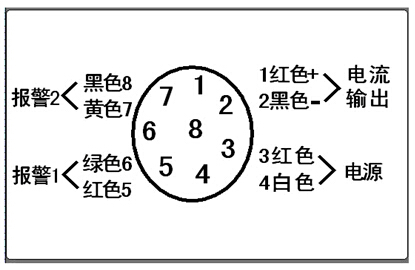

五、数显压力控制器接线说明：
