热套式热电偶/阻

发布时间：2024-06-12 ??? 浏览次数：
热套式热电偶（热套式热电阻）

    热套式热电偶（热套式热电阻）主要用于测量蒸汽管道及锅炉温度，具有高温高压的场合。
    热套式热电偶（热套式热电阻）采用热套?；ぬ坠苡肴鹊缗迹ㄈ鹊缱瑁┓掷胱楹戏绞?，使用时用户可将热套式保护套管焊接在设备或者管道上，然后再装上热电偶（热电阻）就可以使用，优点是提高了?；す艿墓ぷ餮沽τ胧褂檬倜?，又方便于热电偶（热电阻）的维修更换，本公司提供的热套?；す懿捎谜逵肷蠲た准庸ぜ际?，?；す艿亩瞬坎挥煤附樱佣岣吡巳忍妆；す艿那慷群褪褂檬倜?br />     我公司提供的热套式热电偶（热电阻）有以下几种不同结构域安装方式，用户可根据不同的温度、压力及现场使用来选择合适的热套式热电偶产品。
一、热套式热电偶（热电阻）

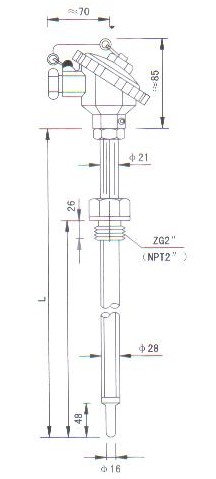

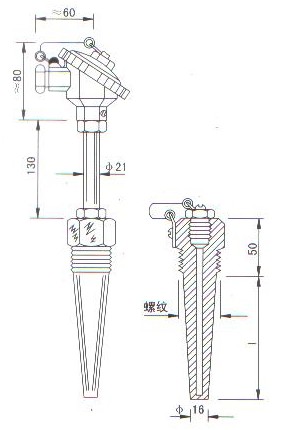

1、 产品结构图

2、参数

名  称

型  号

分度号

测温范围

公称压力

流  速

?；す懿牧?/p>

单支热电偶

WRNR-01

K



0~600℃



≤29.4MPa



≤100m/s



1Cr18Ni9Ti

WRER-01

E

双支热电偶

WRNR2-01

K

WRER2-01

E

二、烟道、风道热电偶（热电阻）
1、 用途通常使用在烟道和风道上测温。

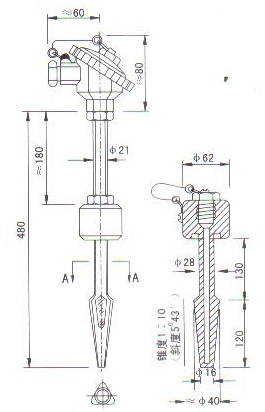

2、 产品结构图



3、参数

名  称

型  号

分度号

测温范围

公称压力

?；す懿牧?/p>

单支热电偶

WRNR-12

K



0~800℃



≤9.8MPa



1Cr18Ni9Ti

WRER-12

E

双支热电偶

WRNR2-12

K

WRER2-12

E

单支热电阻

WZP-12

Pt100

-200~500℃

双支热电阻

WZP2-12

三、高温高压热电偶（热电阻）
1、用途：通常适用于高温高压或者高压的场合。

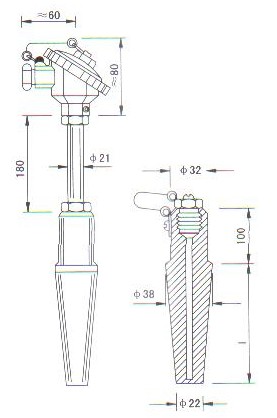

2、 产品结构图



3、参数

名  称

型  号

分度号

测温范围

流  速

?；す懿牧?/p>

单支热电偶

WRNR-13

K



0~800℃



≤100m/s



0Cr18Ni12M02Ti

WRER-13

E

双支热电偶

WRNR2-13

K

WRER2-13

E

单支热电阻

WZP-13

Pt100

-200~500℃

双支热电阻

WZP2-13
本产品置入长度l(mm)：50  100  150
四、中温中压热电偶（热电阻）

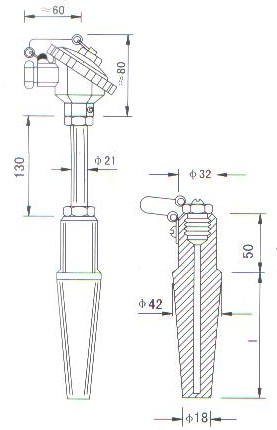

1、 产品结构图



2、参数

名  称

型  号

分度号

测温范围

公称压力

流  速

?；す懿牧?/p>

单支热电偶

WRNR-14

K



0~800℃



≤29.4MPa



≤100m/s



1Cr18Ni9Ti

WRER-14

E

双支热电偶

WRNR2-14

K

WRER2-14

E

单支热电阻

WZP-14

Pt100

-200~500℃

双支热电阻

WZP2-14
置入长度l(mm)：50  100  150  200  250  300
五、低温低压热电偶（热电阻）
1、产品结构图

2、参数

名  称

型  号

分度号

测温范围

公称压力

流  速

?；す懿牧?/p>

单支热电偶

WRNR-15

K





0~800℃







≤2MPa







≤9m/s



?；す埽↖II）
M33*2

WRER-15

E

双支热电偶

WRNR2-15

K

WRER2-15

E

单支热电偶

WRNR-15A

K



?；す埽↖V）
ZG1″（NPT1″）

WRER-15A

E

双支热电偶

WRNR2-15A

K

WRER2-15A

E

单支热电阻

WZP-15



Pt100



-200~500℃

M33*2

双支热电阻

WZP2-15

单支热电阻

WZP-15A

ZG1″（NPT1″）

双支热电阻

WZP2-15A
?；す懿闹剩?Cr18Ni9Ti
置入长度l(mm)：50  100  150  200  250  300  350  400  450  500
六、法兰连接热套热电偶（热电阻）

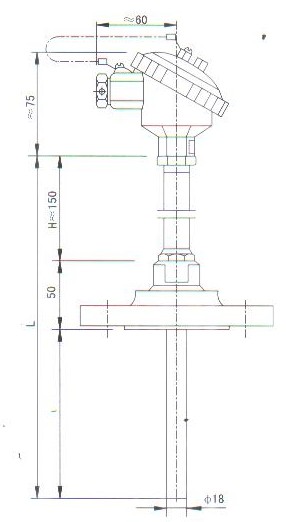

1、 产品结构图

2、参数

名  称

型  号

分度号

测温范围

公称压力

流  速

?；す懿牧?/p>

单支热电偶

WRN-4318

K

0~800℃



4MPa



≤80m/s



1Cr18Ni9Ti

WRE-4318

E

0~600℃

双支热电偶

WRN2-4318

K

0~800℃

WRE2-4318

E

0~600℃

单支热电阻

WZP-4318

Pt100

-200~500℃

双支热电阻

WZP2-4318
置入长度l(mm)：50  100  150  200  250  300  350  400  450  500

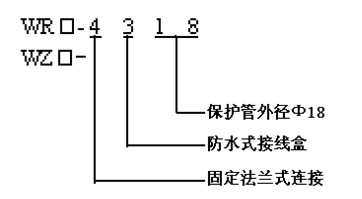

3、型谱

七、锥形管法兰连接热套热电偶（热电阻）

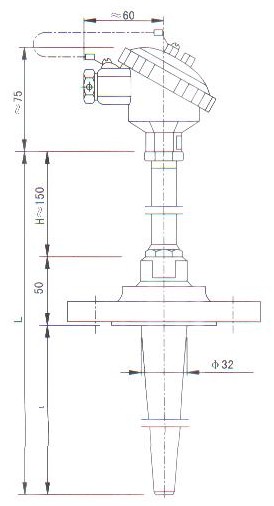

1、产品结构图

 2、 参数

名  称

型  号

分度号

测温范围

公称压力

流  速

?；す懿牧?/p>

单支热电偶

WRN-43C

K

0~800℃



4MPa



≤80m/s



1Cr18Ni9Ti

WRE-43C

E

0~600℃

双支热电偶

WRN2-43C

K

0~800℃

WRE2-43C

E

0~600℃

单支热电阻

WZP-43C

Pt100

-200~500℃

双支热电阻

WZP2-43C
置入长度l(mm)：50  100  150  200  250

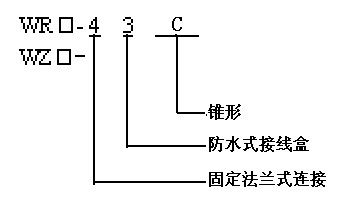

3、型谱
