压簧式固定热电偶

发布时间：2025-07-17 ??? 浏览次数：
压簧式固定热电偶
  WRNT-01、WRET-01型压簧式固定热电偶通过压簧将热电偶端部与被测物的表面紧贴, 以提高测量的可靠性和准确性。压簧式固定热电偶与显示仪表等配套使用，可直接测量0~400℃范围内的温度。压簧式固定热电偶带有软性延长导线，可以自由弯曲，具有热响应时间小，使用方便等特点,适用于塑料挤 出机、轻纺、食品等工业。

压簧式固定热电偶结构原理：
   压簧式固定热电偶的作用原理，分度特性及允许偏差，参比端（冷接点）温度补偿, 以及与 显示测量仪表的联接方法均与一般热电偶相同。
   WRNT-01、WRET-01型压簧式固定热电偶的结构如图所示,由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。
压簧式固定热电偶安装方法：

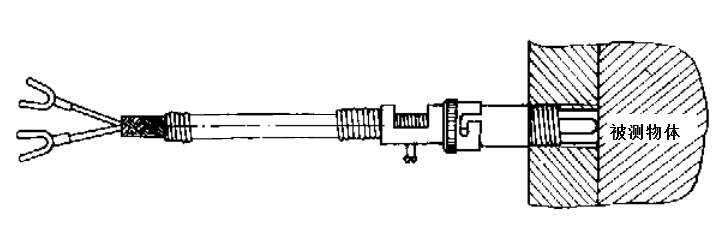

 WRNT－01、WRET-01型压簧式固定热电偶的安装方法如下图所示,固定安装在被测物体上面，先将连接螺栓拧紧在被测 物体上，再将热电偶紧贴被测物，拧紧卡套螺钉，最后拧上锁紧卡套。

压簧式固定热电偶型号规格：

型号

分度号

测温范围℃

热响应时间t0.5s

?；す懿牧?/p>

WRET-01

E（EA-2）*

0-400

<5

不锈钢1Cr18Ni9Ti
WRNT-01
K（EU-2）*
0-400
<5
不锈钢1Cr18Ni9Ti

规格

连接螺栓
常规：M12*1.5mm
特殊：M12*1.75mm

引线总长 L（mm）

?；す?l（mm）
1000
1500
2000
2500
3000
3500
4000
30
30
30
30
30
30
30
  ?；す艹ざ?5或70mm
1000
1500
2000
2500
3000
3500
4000
60
60
60
60
60
60
60

注:订货须写明:1)产品名称及型号
2)总和置深
3)引线长度
4）分度号打“*”表示特殊规格订货
