热电偶的优缺点与选型

  热电偶是测量中高温介质温度中常用的测温传感器，为实现测温准确，安装合理、选型适合，并根据实际使用状况需要选择温度补偿措施确实必要，而且可以有效地防止和避免热电偶温度传感器的损坏，节约运行成本，保障测温的连续性、提升测温的精确度与准确性，本文主要对热电偶温度传感器的选型和使用问题进行简要探讨。
一、几种常用热电偶传感器的主要优缺点和选型原则
1、几种常用的热电偶的主要优缺点
1）S型热电偶
      S型热电偶为贵金属热电偶，它的长期高使用温度为1300℃，短期高使用温度为1600℃，S型热电偶在热电偶系列中精度高，稳定性好，测温温区宽，使用寿命长，它的物理、化学性能良好，热电势稳定性及在高温下抗氧化性能好，适于氧化和惰性气氛中，它的不足之处是热电势及电势率较小，灵敏度低，高温下机械强度差，对污染很敏感，材料昂贵。
2）R型热电偶
      R型热电偶为贵金属热电偶，长期使用最高温度为1300℃，短期使用最高温度为1600℃，R型热电偶的综合性能与S型热电偶相当，经研究发现R型热电偶的稳定性和复现性比S型热电偶好，R型热电偶的不足之处;是热电势及热电势率较小，灵敏度低，高温.下机械强度下降，对污染敏感，材料昂贵。
3）B型热电偶
      B型热电偶为贵金属热电偶，长期使用最高温度为1600℃，短期使用最高温度为1800℃，精度高，稳定性能好，测温温区宽，使用寿命长，测温上限高，它还适宜用于氧化性和惰性气氛中，也可短期用于真空中，但不适用于还原性气氛或含有金属或非金属蒸汽气氛中，参考端不用补偿导线进行补偿，不足.之处是热电势及热电势率较小，灵敏度低，高温下机械强度下降，抗污染能力差，材料昂贵。
4）K型热电偶
      K型热电偶为廉金属热电偶，有线性度好，热电动势较大，灵敏度较高，稳定性和均匀性较好，抗氧化性能强，价格便宜等优点，能用于氧化性，惰性气氛中，但不能直接在高温下用于硫介质中以及还原性或还原、氧化交替的气氛中和真空中。
5）N型热电偶
      N型热电偶为廉金属热电偶，线性度好，热电动势较大，灵敏度较高，稳定性和均匀性较好，抗氧化性能强，价格便宜，不受短程有序化影响等优点，其综合性能优于K型热电偶，缺点是在高温下不能直接用于硫介质中以及还原性或还原、氧化交替的氛围和真空中。
6）E型热电偶
      E型热电偶为廉金属热电偶，电动势之大，宜制成热电堆，测量微小的温度变化，对于高湿度气氛的腐蚀不甚灵敏，宜于湿度较高的环境，缺点是不能直接在高温下用于硫介质及还原性气氛中，热电均匀性较差。
7）J型热电偶
      J型热电偶是一种廉金属热电偶，线性度好，热电动势较大，灵敏度高，稳定性和均匀性较好，价格便宜，可用于真空、氧化、还原和惰性气氛中，但正极铁在高温下氧化较快，故使用温度受到限制，不能无?；ぶ苯釉诟呶孪掠糜诹蚧罩小?
8）T型热电偶
      T型热电偶是一种测量低温的廉金属热电偶，具有线性度好，热电动势大，灵敏度高，稳定性和均匀性好，价格便宜等优点，特别是在-40~300℃温区使用稳定性更好，缺点是正极铜在高温下抗氧化性能不大好以及上限温度受到限制。
2、热电偶的选型

1）测量精度和温度测量范围的选择
    使用温度在1300~1600℃，精度要求高时一般选用B型热电偶；使用温度在1100~1300℃，一般要求选用S型热电偶和R型热电偶；在400~1100℃时一般用K型热电偶和N型热电偶；测温400℃±一般用E型热电偶和J型热电偶；300℃以下以及负温测量一般用T型热电偶，在低温时T型热电偶稳定性药比其它热电偶效果好。

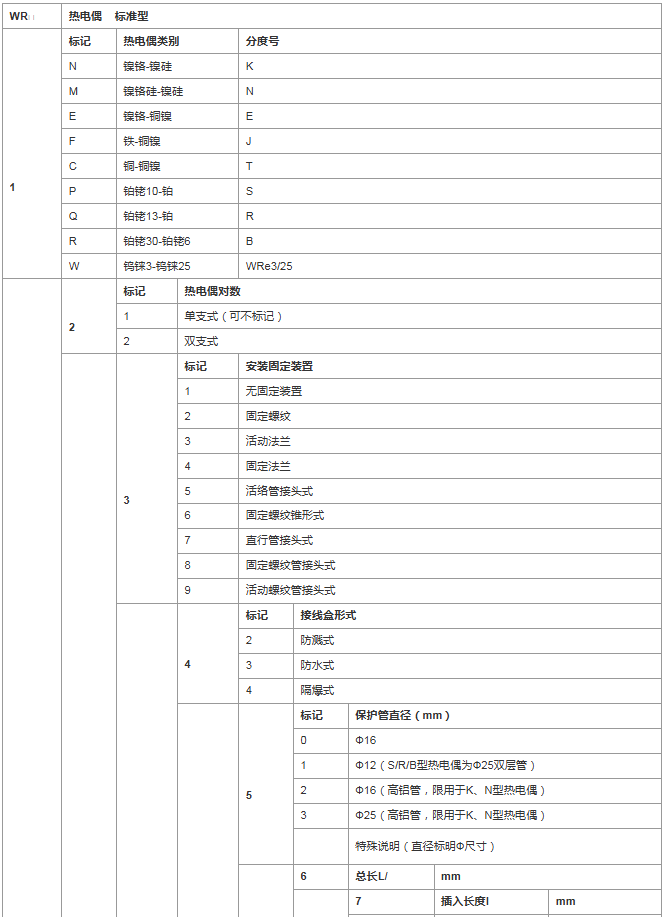

2）热电偶选型须知：
a、测量的介质名称，腐蚀性，温度，压力等；
b、测量元件的分度号：K型、E型、T型、S型等；
c、测量元件是数量（是单支还是双支）
d、安装在管道或者槽罐等容器设备上的插深长度；
e、传感器的直径；
f、与管道或者容器设备的连接方式及尺寸；
g、接线方式是采用接线盒接线还是引线引出式等方式；
h、输出信号要求是热电偶mv信号还是电流信号等信号要求；
